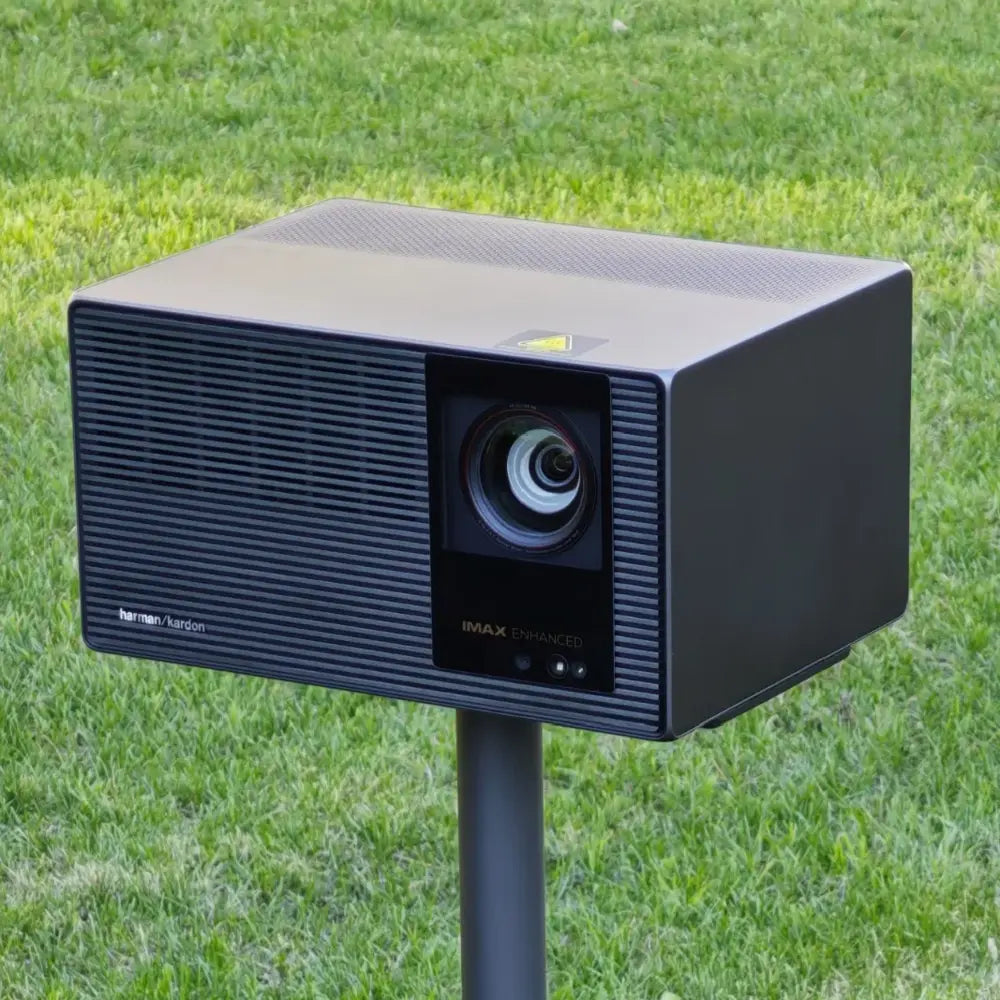

Podlahový stojan X-Floor Stand Ultra (rozhraní B) umožňuje umístit 4K projektor řady TITAN Noir bez vrtání do stěny nebo stropu. Následující postup popisuje vedení napájecího kabelu, sestavení podstavce a upevnění projektoru.
Stojan X-Floor Stand Ultra (rozhraní B) je určený pro projektory XGIMI řady TITAN Noir, tedy modely TITAN Noir Max, TITAN Noir Pro a TITAN Noir. V domácím kině, obývacím pokoji nebo ložnici nabídne stabilní řešení tam, kde se nehodí stropní držák.
Co budete potřebovat
- Sadu podlahového stojanu
- Projektor řady TITAN Noir
- Síťový adaptér
- Šroubovák (doporučeno)
Co najdete v balení
- Šroub se šestihrannou hlavou M5 × 16 mm
- Držák projektoru
- Sloupek stojanu
- Návlek na kabel
- Imbusový klíč 3 mm
- Imbusový klíč 4 mm
- Podstavec
- Šroub se šestihrannou hlavou M5 × 25 mm
- Stavitelné podložky pod podstavec
Krok 1: Navlékněte napájecí kabel do návleku
Před sestavením stojanu provlékněte napájecí kabel projektoru ochranným návlekem.
Krok 2: Veďte kabel sloupkem stojanu
Kabel s návlekem zasuňte do sloupku odspodu a veďte ho drážkou pro kabel.
- Poznámka: spodní strana sloupku je ta, na které je víc drážek.
Krok 3: Připevněte podstavec
Zasuňte podstavec do drážek sloupku a zajistěte ho šrouby M5 × 25 mm pomocí imbusového klíče 3 mm.
- Poznámka: krok 2 dokončete dřív, než připevníte podstavec. Po nasazení podstavce už koncovka kabelu neprojde.
- Tip: při montáži podepřete napájecí zdroj malou stoličkou nebo podložkou, aby se zbytečně netahalo za napájecí kabel.
Krok 4: Nasaďte držák projektoru
Šrouby M5 × 16 mm připevněte držák projektoru ke sloupku. Gumové podložky musí mířit nahoru, aby chránily projektor při upevnění. Šrouby dotáhněte imbusovým klíčem 3 mm.
Krok 5: Vyšroubujte spodní šrouby z projektoru
Imbusovým klíčem 4 mm vyšroubujte čtyři šrouby ze spodní strany projektoru řady TITAN Noir.
- Poznámka: šrouby si schovejte, znovu se použijí v kroku 6.
Krok 6: Upevněte projektor na stojan
Zarovnejte montážní otvory na stojanu s projektorem a projektor připevněte původními šrouby z kroku 5. Napájecí kabel veďte k zadní straně projektoru, aby kabeláž zůstala srovnaná.
Krok 7: Připojte a dolaďte napájecí kabel
Délku kabelu upravte tak, aby dosáhl k napájecímu konektoru (DC) bez tahu. Feritové jádro může být úplně u sloupku. Na používání to nemá vliv.
Krok 8: Zkontrolujte stabilitu stojanu
Po dotažení šroubů zkontrolujte, jestli stojan stojí rovně a projektor se na držáku nehýbe. Teprve potom připojte napájení a projektor zapněte.
Závěrem
Stojan X-Floor Stand Ultra řeší umístění projektoru řady TITAN Noir bez vrtání do stěny či stropu. Při montáži je nejdůležitější správně vést kabel ještě před nasazením podstavce a po upevnění ověřit stabilitu celé sestavy. Pokud projektor do domácího kina teprve vybíráte, pomůže průvodce výběrem.
